HT-SD3403标准开发板
咨询热线:15189748727
描 述:
四核ARM Cortex-A55@ 1.4GHz;支持 NEON 加速,集成FPU 处理单元;接口丰富,配套资料齐全
产品详情

产品介绍

HT-SD3403标准开发板是常州海图电子科技有限公司推出的一款基于HT-SD3403芯片设计的嵌入式开发板,其丰富的设计资源、稳定的产品性能、强力的设计支持,为客户二次开发快速转化产品提供强有力的技术保障。HT-SD3403集多种优势于一身,具有强劲的处理器性能以及强悍的视频处理、视频分析与编解码能力。


性能与应用介绍

HT-SD3403处理器核心具有四核ARM Cortex-A55@ 1.4GHz,32KB I-Cache,32KB D-Cache,512KB L2 Cache,支持NEON 加速,集成FPU 处理单元。HT-SD3403主板提供1路sensor输入、2路USB2.0、1路USB3.0、1路10M/100M网络、RS232、RS485、GPIO、RTC、PCIE等丰富外围接口。

HT-SD3403是针对高清/超高清(1080p/4M/5M/4K)IPC产品应用开发的新一代专业SoC芯片。HT-SD3403集成了ARM A55四核处理器和性能强大的神经网络推理引擎,支持多种智能算法应用,神经网络加速引擎,算力高达4Tops INT8,支持完整的API和工具链,易于客户开发。同时,HT-SD3403还集成了多路MIPI D-PHY接口输入,突破了数字接口的视频输入性能瓶颈,芯片支持AI ISP,通过AI方式实现了ISP质的飞跃。另外,H.265视频编解码引擎、视频图像处理的算法效果及性能得到了进一步提升。结合丰富的外围设备及高速接口,该SoC芯片为客户产品提供了高性能、优异图像质量IPC解决方案,广泛用于高清监控市场、多传感器输入等相关应用场景。


产品规格

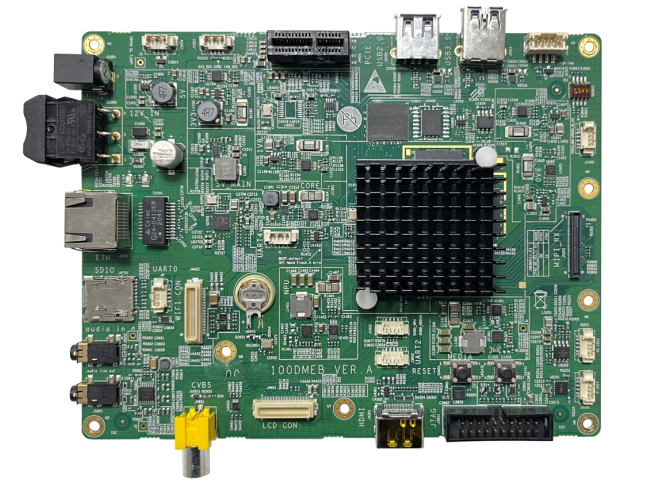

HT-SD3403标准开发板-正面图


3403标准板尺寸

HT-SD3403标准开发板-机械尺寸图




硬件规格参数


项目

类型

型号参数

说明

核心配置

处理器

HT-SD3403

CPU

四核ARM Cortex-A55@ 1.4GHz

32KB I-Cache,32KB D-Cache

512KB L2 Cache

支持 NEON 加速,集成FPU 处理单元

智能视频分析

NPU

10Tops 神经网络运算性能


智能计算加速性能

存储

内存

DDR

8GB

存储

EMMC

8GB


配套传感器

OS08A20

主板接口

1

1*DC12V 单板电源输入接口

2

单板电源开关

3

RJ45千兆网口

4

Micro SD卡接口

5

音频输入接口,AC_INL/AC_INP

6

音频输出接口,连接到AC_OUTL/R管脚,经过功放输出音频

7

CVBS输出接口

8

MIPITX扩展接口

9

HDMI接口

10

JTAG连接器

11

P-IRIS接口

12

DC-IRIS接口

13

Sensor接口

14

DDR电源测试接口

15

拨码开关

16

预留风扇接口

17

USB3.0向下兼容支持的USB2.0接口

18

USB2.0接口

19

PCIEX1接口

20

DVDD_CORE和IO电源测试接口

21

RS485接口

22

UART0接口,系统主调试串口,使用时需外接串口转接板

23

SDIO1接口,使用时需外接SDIO WIFI

24

UART4接口,使用时需外接串口转接板

25

DVDD_NPU,DVDD_MEDIA电源测试接口

26

UART2接口,使用时需外接串口转接板,并将电阻R3114移到R3115, 阻R3117移到R3116,

27

系统外部复位按键

28

一键升级按键

工作环境

操作温度:0℃~+70℃;湿度:RH40%~RH90%(不结露)



软件规格参数



























Linux





Uboot

版本

U-Boot 2016.11

启动方式

支持从eMMC 启动

烧录方式

调试串口



Kernel

版本

linux 4.9

支持的文件系统

ext4/nfs/yaffs2/ubifs

下载方式

串口/网口















Device Driver

Serial port

串口驱动

RTC

硬件时钟驱动,保存系统时间

Ethernet

10/100 以太网卡驱动

USB host

USB 2.0 host 驱动

INPUT

HDMI 输入驱动

MMC/SD

MMC/SD 控制器驱动

I2S

I2S 总线驱动

OUPT

HDMI 输出驱动

SPI

SPI 总线驱动

eMMC

eMMC 驱动

DDR

DDR驱动

AUDIO

INPUT/OUTPUT

输入/输出声卡驱动

TCP/IP

提供完整的TCP/IP 协议

配置系统和服务

Ifconfig/route

用于网络配置及相关服务程序

文件系统

常用命令

cat、chmod、echo、free、top、kill、ls、mkdir、mount、ps、reboot、rm、lsmod、rmmod 等

图形界面

QT5.8.0

提供完善的QT 开发资源



工作环境

环境参数

最小值

典型值

最大值

商业级温度

0℃

/

70℃

储存温度

-10℃

25℃

85℃

工作电压

11.7V

12V

12.5V


功耗

典型电压

典型电流

典型功耗

12V

TBD

TBD


技术支持及资料


1、开发资料

  • 提供基于核心板的产品设计手册,包括硬件设计、系统移植、驱动开发、 应用软件开发环境。资料包括载板的原理图、PCB、驱动源码、内核源码 等供用户设计参考,产品开发速度提高 50%以上。

  • 提供主芯片数据手册、软件开发环境、软件开发 SDK 包。

  • 提供 vio、avs、venc、vdec、dsp、nnie、ive 等丰富的 Linux 例程。

  • 提供 Linux+Qt 开发环境,快速进入 Qt 应用软件开发。


2、技术支持

  • 协助判断产品是否存在故障

  • HT-SD3403开发板产品软硬件资源解释

  • 帮助正确地编译与运行我们提供的源代码

  • 按照产品文档资料,解决主板内出现的异常问题


3、增值服务

  • 根据用户需求完成定制硬件及软件开发

  • 支持 Linux 系统定制

  • 支持 OEM/ODM 定制

  • 支持项目外包开发
