产品简介

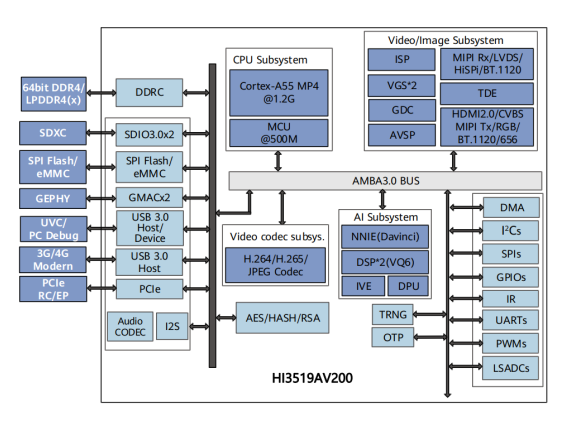

HI3519AV200是一颗面向监控市场推出的ultra-HD Smart IP Camera SOC。该芯片最高支持四路sensor输入，支持最高4K60的ISP图像处理 能力，支持3F WDR、多级降噪、六轴防抖、硬件 拼接等多种图像增强和处理算法，为用户提供了很好的图像处理能力。
HI3519AV200内置四核A55，提供丰富灵活的CPU资源，以满足客户计算和控制需求。 集成单核MCU，以满足某些低延时要求较高场 景。
HI3519AV200集成了的神经网络推理单 元，最高2.5Tops INT8，并支持业界主流的神经网 络框架。并内置双核Vision DSP，以满足客户一些 差异化的CV计算需求。 HI3519AV200采用先进的12nm低功耗工艺和 0.65pitch封装，同时支持 LPDDR4/LPDDR4x/DDR4颗粒，满足客户应用的 产品小型化设计和快速量产。
产品外观

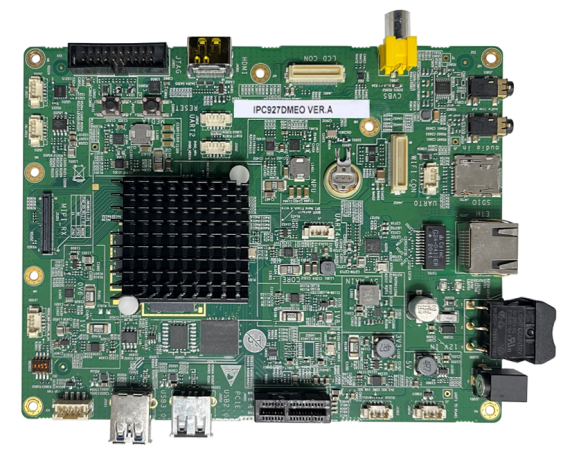

HT-3519AV200 开发板正面图
三、产品规格
1、机械尺寸

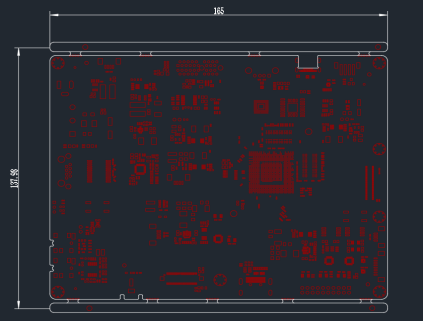

HT-3519AV200 -机械尺寸图
2、资源描述
接口图：
开发板连接器：
连接器型号（开发板） | |
连接器型号（配套底板） | |
引脚间距 | |
引脚数量 |
3、硬件规格参数
项目 | 类型 | 型号参数 | 说明 | |
核心配置 | 处理器 | Hi3519AV200 | 内核 | 四核 ARM Cortex A55@1.2GHz |
算力 | 2.5Tops INT8 | |||
存储 | 内存 | DDR | 8GB | |
Flash Memory | EMMC | 8GB | ||
连接器 | 开发板连接器 | |||
视频输入 | MIPI 8Lane | |||
视频输出 | 1 | HMDI 4K30fps | ||
LINE IN | 1 | |||
LINE OUT | 1 | |||
UART | 5 | |||
以太网 | 1 | 10M/100M/1000M | ||
DEBUG | 1 | RS232 | ||
USB2.0 | 1 | |||
USB3.0 | 1 | |||
CVBS OUT | 1 | |||
RS485 | 1 | |||
JTAG | 1 | |||
PCIE | 1 | |||
SDIO | 1 | |||
SD | 1 | |||
IO | ||||
I2S | ||||
工作环境 | 操作温度：0℃～＋70℃；湿度:RH40%～RH90%（不结露） | |||
4、软件规格参数
Linux |
Uboot | 版本 | |
启动方式 | 支持从SPI_NOR，EMMC 启动 | ||
烧录方式 | 调试串口 | ||
Kernel | 版本 | linux-3.4 | |
支持的文件系统 | nfs/yaffs2等 | ||
下载方式 | 串口/网口 | ||
Device Driver | Serial port | 串口驱动 | |
Ethernet | 10/100/1000M 以太网卡驱动 | ||
USB host | USB 2.0 host 驱动 | ||
INPUT | HDMI 输入驱动 | ||
I2S | I2S 总线驱动 | ||
DDR | DDR驱动 | ||
AUDIO INPUT/OUTPUT | 输入/输出声卡驱动 | ||
TCP/IP | 提供完整的TCP/IP 协议 | ||
配置系统和服务 | Ifconfig/route 等 | 用于网络配置及相关服务程序 | |
文件系统 | 常用命令 | cat、chmod、echo、free、top、kill、ls、mkdir、mount、ps、reboot、rm、lsmod、rmmod 等 | |
图形界面 | QT5.8.0 | 提供完善的QT 开发资源 |
5、 工作环境
环境参数 | 最小值 | 典型值 | MAX |
工业级温度 | -40℃ | / | 85℃ |
储存温度 | -40℃ | 25℃ | 85℃ |
工作电压 | 11.7V | 12V | 12.5V |
6、 功耗
典型电压 | 典型电流 | 典型功耗 |
12V | TBD | TBD |
技术支持及资料
1、开发资料
l 提供基于开发板的产品设计手册，包括硬件设计、系统移植、驱动开发、应用软件开发环境。资料包括载板的原理图、PCB、驱动源码、内核源码等供用户设计参考，产品开发速度提高50%以上。
l 提供主芯片数据手册、软件开发环境、软件开发SDK 包。
l 提供vio、venc、vdec等丰富的Linux 例程。
l 提供Linux+Qt 开发环境，快速进入Qt 应用软件开发。
2、技术支持
l 协助判断产品是否存在故障
l HI3519AV200开发板产品软硬件资源解释
l 帮助正确地编译与运行我们提供的源代码
l 按照产品文档资料，解决主板内出现的异常问题
3、增值服务
l 根据用户需求完成定制硬件及软件开发
l 支持Linux系统定制
l 支持OEM/ODM定制
l 支持项目外包开发
