产品简介
Hi3516DV500是一颗面向行业市场推出的高清智能网络摄像头SoC。该芯片最高支持2路sensor输入,支持最高5M@30fps的ISP图像处理能力,支持2F WDR、多级降噪、六轴防抖、多光谱融合等多种传统图像增强和处理算法,支持通过AI算法对输入图像进行实时降躁等处理,为用户提供了很好的图像处理能力。支持热红外、结构光和ToF sensor的接入和处理。
Hi3516DV500内置双核A55,提供丰富和灵活的CPU资源,以满足客户计算和控制需 求。 Hi3516DV500集成了神经网络推理引擎,最高2Tops NN算力,支持业界主流的神经网络框架。
Hi3516DV500提供稳定、易用的SDK软件开发包,支撑客户产品快速量产。
产品外观
HT-3516DV500正面图
产品规格
1、机械尺寸

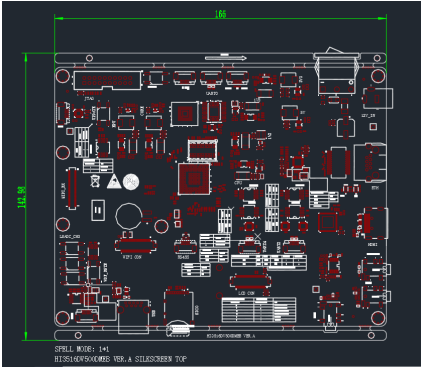

HT-3519DV500开发板-机械尺寸图
2、资源描述

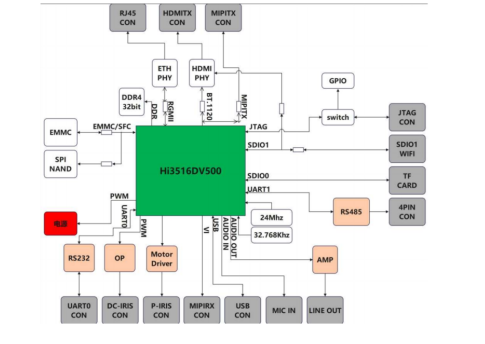

接口图:
3、硬件规格参数
项目 | 类型 | 型号参数 | 说明 | |
核心配置 | 处理器 | Hi3516DV500 | 内核 |
双核ARM Cortex A55@850MHz
|
NNIE | 2.5Tops运算性能 | |||
存储 | 内存 | DDR | DDR4*4 2GB | |
Flash Memory | EMMC | 8GB | ||
视频输入 | 1 | MIPI 8Lane | ||
视频输出 | 1 | MIPI/VO | ||
DEBUG | 1 | RS232 | ||
以太网 | 1 | 千兆 | ||
UART | 4 | TTL | ||
USB | 1 | USB2.0 | ||
MIC | 1 | |||
LINE IN | 1 | |||
LINE OUT | 1 | |||
RS485 | 1 | |||
TF | 1 | |||
WIFI | 1 | |||
JTAG | 1 | |||
GPIO | ||||
SPI/I2C | 2 | SPI*2/I2C*6 | ||
工作环境 | 操作温度:0℃~+70℃;湿度:RH40%~RH90%(不结露) |
4、软件规格参数
Linux |
Uboot | 版本 | u-boot-2010.06 |
启动方式 | 支持从SPI_NOR 启动 | ||
烧录方式 | 调试串口 | ||
Kernel | 版本 | linux-3.4 | |
支持的文件系统 | nfs/yaffs2等 | ||
下载方式 | 串口/网口 | ||
Device Driver | Serial port | 串口驱动 | |
Ethernet | 10/100/1000M 以太网卡驱动 | ||
USB host | USB 2.0 host 驱动 | ||
INPUT | HDMI 输入驱动 | ||
I2S | I2S 总线驱动 | ||
DDR | DDR驱动 | ||
AUDIO INPUT/OUTPUT | 输入/输出声卡驱动 | ||
TCP/IP | 提供完整的TCP/IP 协议 | ||
配置系统和服务 | Ifconfig/route 等 | 用于网络配置及相关服务程序 | |
文件系统 | 常用命令 | cat、chmod、echo、free、top、kill、ls、mkdir、mount、ps、reboot、rm、lsmod、rmmod 等 | |
图形界面 | QT5.8.0 | 提供完善的QT 开发资源 |
5、 工作环境
环境参数 | 最小值 | 典型值 | MAX |
工业级温度 | -40℃ | / | 85℃ |
储存温度 | -40℃ | 25℃ | 85℃ |
工作电压 | 11.7V | 12V | 12.5V |
6、 功耗
典型电压 | 典型电流 | 典型功耗 |
12V | TBD | TBD |
技术支持及资料
1、开发资料
l 提供基于开发板的产品设计手册,包括硬件设计、系统移植、驱动开发、应用软件开发环境。资料包括载板的原理图、PCB、驱动源码、内核源码等供用户设计参考,产品开发速度提高50%以上。
l 提供主芯片数据手册、软件开发环境、软件开发SDK 包。
l 提供vio、venc、vdec等丰富的Linux 例程。
l 提供Linux+Qt 开发环境,快速进入Qt 应用软件开发。
2、技术支持
l 协助判断产品是否存在故障
l HT-3519DV500 开发板产品软硬件资源解释
l 帮助正确地编译与运行我们提供的源代码
l 按照产品文档资料,解决主板内出现的异常问题
3、增值服务
l 根据用户需求完成定制硬件及软件开发
l 支持Linux系统定制
l 支持OEM/ODM定制
l 支持项目外包开发
