产品介绍
Hi3559AV100核心板是常州海图电子科技有限公司推出的一款以华为海思 Hi3559AV100 处理器为核心的通用产品，其丰富的设计资源、稳定的产品性能、强力的设计支持，为客户二次开发快速转化产品提供强有力的技术保障。Hi3559AV100核心板集多种优势于一身，强劲的处理器性能与内置的 4K/8K/H.264/H.265视频编解码引擎提供了强悍的视频处理、视频分析与编解码能力。
性能及应用介绍
Hi3559AV100核心板H.264 编码可支持分辨率为8192 x 8640 Pixel、H.265 编码可支持分辨率为16384 x 8640Pixel，视频解码支持到 H264/H.265 7680 x 4320@30fps 或H.264/H.265 3840 x 2160@120fps。核心板提供10/100/1000M 以太网口、USB Host、HDMI、USB3.0、TF卡、ADC、SPI、IIC 等接口的扩展，可应用于全景拼接、无人机、智能机器人、人工智能、教育、车载设备、会议等行业。
产品规格
1、机械尺寸

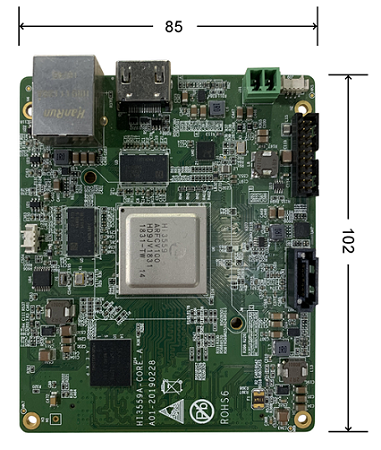

Hi3559AV100核心板 机械尺寸图
连接器型号（核心板） | SEAM-40-02.0-S-08-2-A-K-TR |
连接器型号（配套底板） | SEAF-40-06.0-S-08-2-A-K-TR |
引脚间距 | 1.27mm |
引脚数量 | 320 |
适配散热器规格 | 38*38*10mm（带双耳固定） |
2、资源描述

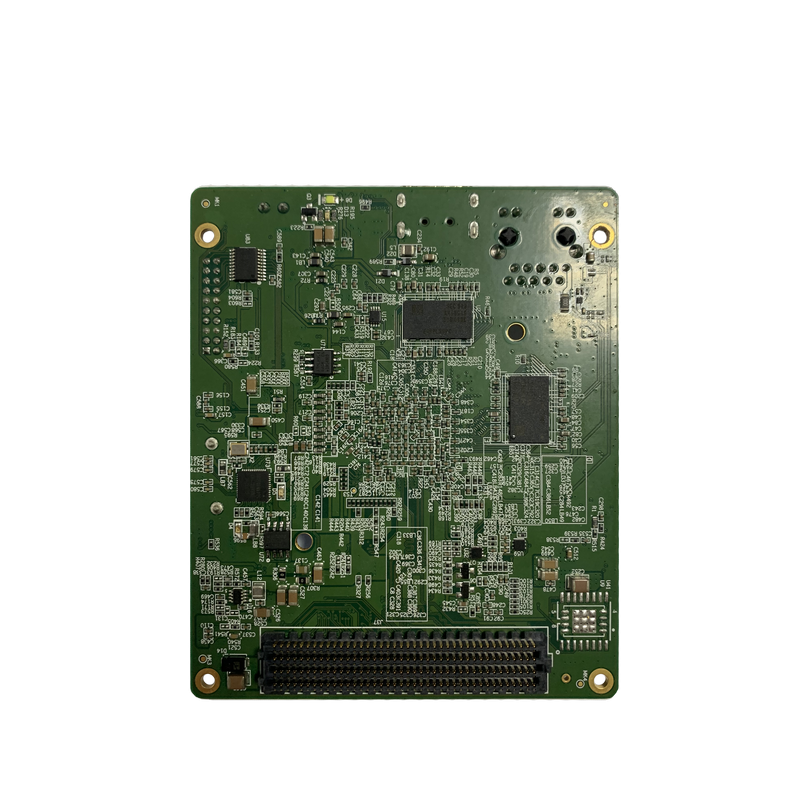

Hi3559AV100核心板 资源示意图
3、硬件规格参数
项目 | 类型 | 型号参数 | 说明 | |
核心配置 | 处理器 | Hi3559AV100 | MPU | l 双核ARM Cortex-A73@1.6GHz l 双核ARM Cortex-A53@1.2GHz l 单核ARM Cortex-A53@1.2GHz |
GPU | 双核 ARM Mali G71@900MHz | |||
DSP | 四核DSP@700MHz（软件接口由海思SDK封装，不对外开放） | |||
NPU | 双核NNIE@840MHz神经网络加速引擎 | |||
存储 | 内存 | DDR4 | DDR4*4 8Gb*4 | |
存储 | EMMC | 16GB | ||
SPI FLASH | ||||
连接器 | BTB连接器 | 间距1.27mm，320Pin | ||
板载功能 | 电源 | J31-电源输入 | DV12V/2A | |
视频输出 | J9-HDMI | 原生HDMI2.0接口 | ||
以太网 | J5-RJ45 | 1000M/100M/10M | ||
硬盘存储 | CON1-SATA | USB3.0转SATA 6Gbps | ||
RTC | J40-纽扣电池 | 内置RTC纽扣电池供电 | ||
引脚功能 | 视频输入 | 8+1 | 4*4Lane MIPI（大8*2Lane）+ 1x BT1120 | |
视频输出 | 2 | HDMI2.0*1(板载)+MIPI*1 | ||
音频 | 1 | I2S数字接口 | ||
以太网 | 1 | 千兆(板载) | ||
I2C | 4 | 部分与SPI复用 | ||
SPI | 2 | 部分与I2C复用 | ||
ADC | 2 | CPU 资源 | ||
UART | 5 | Uart0为系统debug接口 | ||
SENSOR配置信号 | 2 | 2路（CLK,HS,VS,RST） | ||
PWM | 1 | 硬件PWM IO | ||
USB3.0 | 1 | 与pcie复用 | ||
PCIE | 1 | 1X 与USB3.0复用 | ||
GPIO | 若干 | 复用IO | ||
SATA | 1 | SATA3.0 (板载) | ||
CAN | 1 | 与uart1复用 | ||
RTC | 1 | CPU自带，需要给VBAT供电 | ||
其它IO | 5 | CPU硬件相关配置IO | ||
工作环境 | 操作温度：0℃～＋70℃；湿度:RH40%～RH90%（不结露） | |||
4、软件规格参数
Linux |
Uboot | 版本 | U-Boot 2016.11 |
启动方式 | 支持从eMMC 启动 | ||
烧录方式 | 调试串口 | ||
Kernel | 版本 | linux 4.9.37 | |
支持的文件系统 | ext4/nfs/yaffs2/ubifs | ||
下载方式 | 串口/网口 | ||
Device Driver | Serial port | 串口驱动 | |
RTC | 硬件时钟驱动，保存系统时间 | ||
Ethernet | 10/100/1000M 以太网卡驱动 | ||
USB host | USB 2.0 host 驱动 | ||
USB device | USB 2.0 device 驱动 | ||
INPUT | HDMI 输入驱动 | ||
MMC/SD | MMC/SD 控制器驱动 | ||
I2S | I2S 总线驱动 | ||
OUPT | HDMI 输出驱动 | ||
SPI | SPI 总线驱动 | ||
eMMC | eMMC 驱动 | ||
DDR | DDR驱动 | ||
AUDIO INPUT/OUTPUT | 输入/输出声卡驱动 | ||
TCP/IP | 提供完整的TCP/IP 协议 | ||
配置系统和服务 | Ifconfig/route 等 | 用于网络配置及相关服务程序 | |
文件系统 | 常用命令 | cat、chmod、echo、free、top、kill、ls、mkdir、mount、ps、reboot、rm、lsmod、rmmod 等 | |
图形界面 | QT5.8.0 | 提供完善的QT 开发资源 |
5、工作环境
环境参数 | min | 典型值 | max |
商业级温度 | 0℃ | / | 70℃ |
储存温度 | -10℃ | 25℃ | 85℃ |
工作电压 | 11.7V | 12V | 12.5V |
6、功耗
典型电压 | 典型电流 | 典型功耗 |
12V | TBD | TBD |
技术支持及资料
1、开发资料
提供基于核心板的产品设计手册，包括硬件设计、系统移植、驱动开发、应用软件开发环境。资料包括载板的原理图、PCB、驱动源码、内核源码等供用户设计参考，产品开发速度提高50%以上。
提供主芯片数据手册、软件开发环境、软件开发SDK 包。
提供vio、venc、vdec 等丰富的Linux 例程。
提供Linux+Qt 开发环境，快速进入Qt 应用软件开发。
2、技术支持
协助判断产品是否存在故障
HT-3559A核心板产品软硬件资源解释
帮助正确地编译与运行我们提供的源代码
按照产品文档资料，解决主板内出现的异常问题
3、增值服务
根据用户需求完成定制硬件及软件开发
支持Linux系统定制
支持OEM/ODM定制
支持项目外包开发
