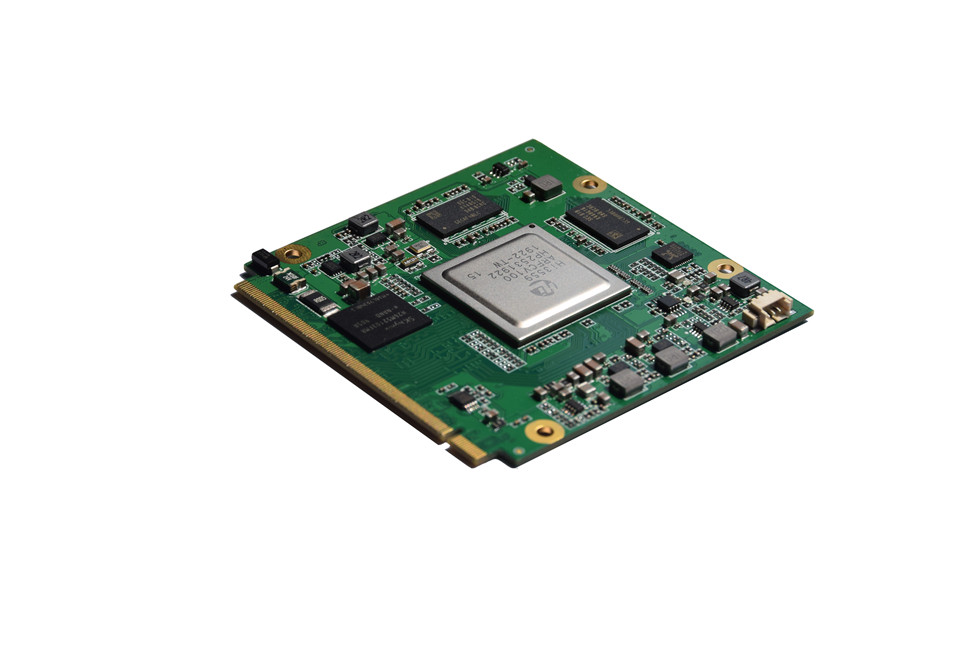

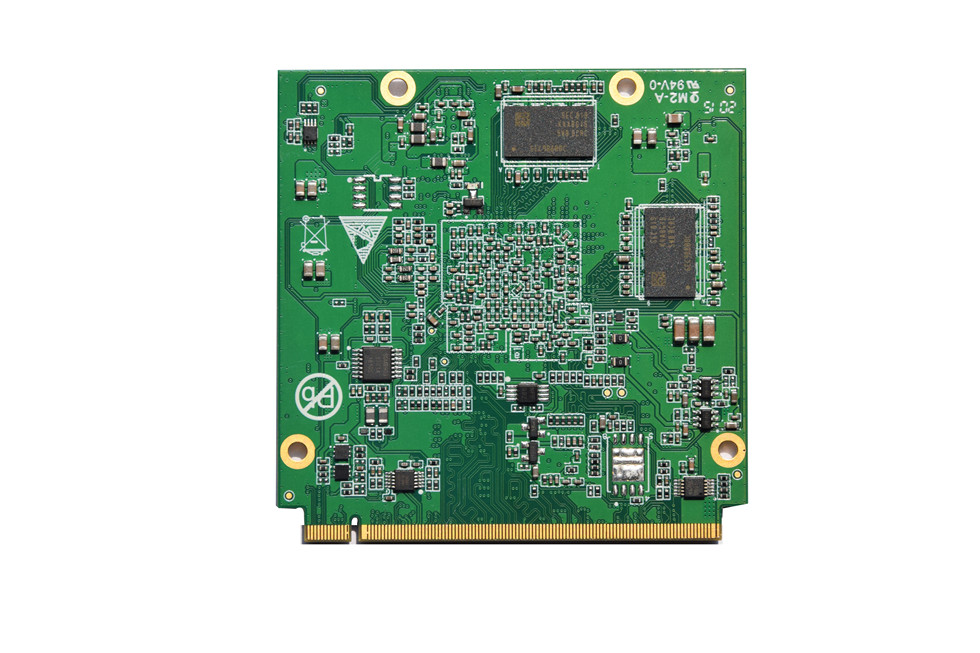

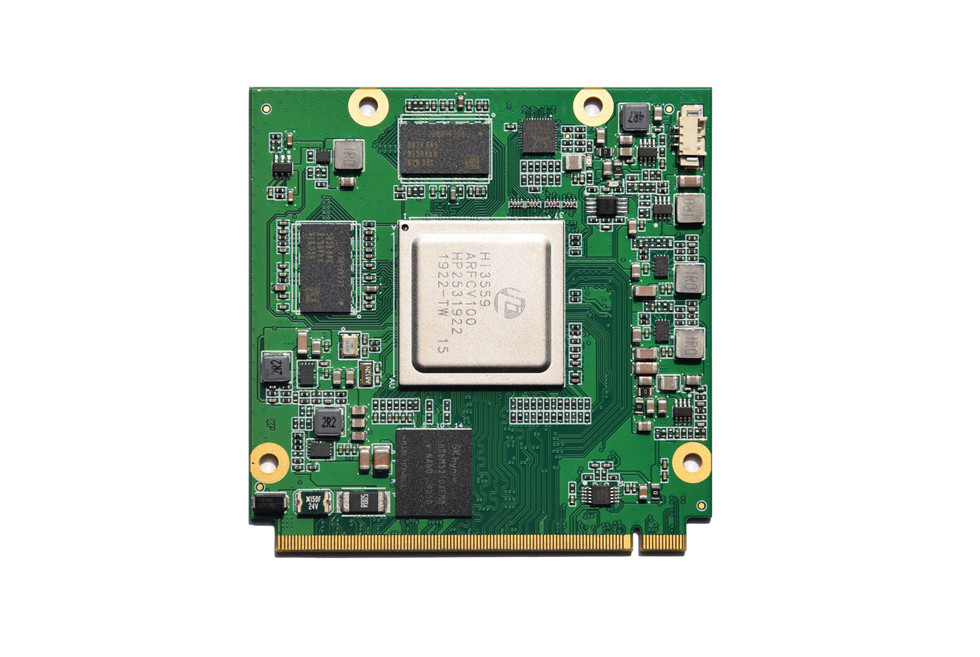

HI3559AV100全功能核心板
咨询热线:15189748727
描 述:
1、处理器编解码分辨率达到8K@30FPS 2、标准DDR内存条尺寸接口 3、接口资源丰富,便于扩展 4、算力达到4TOPS
产品详情

产品介绍


1、产品简介

Hi3559AV100核心板是常州海图电子科技有限公司推出的一款以华为海思 Hi3559AV100 处理器为核心的通用产品,其丰富的设计资源、稳定的产品性能、强力的设计支持,为客户二次开发快速转化产品提供强有力的技术保障。HT-3559A核心板集多种优势于一身,强劲的处理器性能与内置的 4K/8K/H.264/H.265视频编解码引擎提供了强悍的视频处理、视频分析与编解码能力。



2、性能及应用介绍


Hi3559AV100核心板H.264 编码可支持分辨率为8192 x 8640 Pixel、H.265 编码可支持分辨率为16384 x 8640Pixel,视频解码支持到 H264/H.265 7680 x 4320@30fps 或H.264/H.265 3840 x 2160@120fps。核心板提供10/100/1000M 以太网口、USB Host、HDMI、USB3.0、TF卡、ADC、SPI、IIC 等接口的扩展,可应用于全景拼接、无人机、智能机器人、人工智能、教育、车载设备、会议等行业。




产品规格


1、机械尺寸

5c

HT-3559A核心板 机械尺寸图


 2、资源描述

连接器型号(核心板)

标准DDR内存尺寸

连接器型号(配套底板)

as0b326-s78n-f

引脚间距

0.5mm

引脚数量

230



3、硬件规格参数

项目

类型

型号参数

说明

核心配置

处理器

Hi3559AV100

MPU

l 双核ARM Cortex-A73@1.6GHz

l 双核ARM Cortex-A53@1.2GHz

l 单核ARM Cortex-A53@1.2GHz

GPU

双核 ARM Mali G71@900MHz

DSP

四核DSP@700MHz(软件接口由海思SDK封装,不对外开放)

NPU

双核NNIE@840MHz神经网络加速引擎

存储

内存

DDR4

DDR4*4 8Gb*4

存储

EMMC

16GB

SPI FLASH


连接器

BTB连接器

间距0.5mm,230Pin


电源

X1

DV12V/2A

网口

X1

1000M/100M/10M

RTC

X1


引脚功能

视频输入

8+1

4*4Lane MIPI(8*2Lane)/1x BT1120(复用)

视频输出

1

HDMI2.0*1

线性音频


线性音频2输入,2输出

RGMII

1

千兆

I2S

1

数字音频

SPI

3

可以复用为6组I2C

ADC

2

CPU 资源

UART

4

Uart0为系统debug接口


PWM

2

硬件PWM IO


USB3.0

2

与pcie复用


PCIE

2

1X 与USB3.0复用


GPIO

若干

复用IO


其它IO

5

CPU硬件相关配置IO

工作环境

操作温度:0℃~+70℃;湿度:RH40%~RH90%(不结露)



4、软件规格参数



























Linux





Uboot

版本

U-Boot 2016.11

启动方式

支持从eMMC 启动

烧录方式

调试串口



Kernel

版本

linux 4.9.37

支持的文件系统

ext4/nfs/yaffs2/ubifs

下载方式

串口/网口















Device Driver

Serial port

串口驱动

RTC

硬件时钟驱动,保存系统时间

Ethernet

10/100/1000M 以太网卡驱动

USB host

USB 2.0 host 驱动

USB device

USB 2.0 device 驱动

INPUT

HDMI 输入驱动

MMC/SD

MMC/SD 控制器驱动

I2S

I2S 总线驱动

OUPT

HDMI 输出驱动

SPI

SPI 总线驱动

eMMC

eMMC 驱动

DDR

DDR驱动

AUDIO

INPUT/OUTPUT

输入/输出声卡驱动

TCP/IP

提供完整的TCP/IP 协议

配置系统和服务

Ifconfig/route

用于网络配置及相关服务程序

文件系统

常用命令

cat、chmod、echo、free、top、kill、ls、mkdir、mount、ps、reboot、rm、lsmod、rmmod 等

图形界面

QT5.8.0

提供完善的QT 开发资源



5、工作环境

环境参数

min

典型值

max

商业级温度

0℃

/

70℃

储存温度

-10℃

25℃

85℃

工作电压

11.7V

12V

12.5V


6、功耗

典型电压

典型电流

典型功耗

12V

TBD

TBD




技术支持及资料


1、开发资料

l 提供基于核心板的产品设计手册,包括硬件设计、系统移植、驱动开发、应用软件开发环境。资料包括载板的原理图、PCB、驱动源码、内核源码等供用户设计参考,产品开发速度提高50%以上。

l 提供主芯片数据手册、软件开发环境、软件开发SDK 包。

l 提供vio、avs、venc、vdec、dsp、nnie、ive 等丰富的Linux 例程。

l 提供Linux+Qt 开发环境,快速进入Qt 应用软件开发。



2、技术支持

l 协助判断产品是否存在故障

l HT-3559A核心板产品软硬件资源解释

l 帮助正确地编译与运行我们提供的源代码

l 按照产品文档资料,解决主板内出现的异常问题



3、增值服务

l 根据用户需求完成定制硬件及软件开发

l 支持Linux系统定制

l 支持OEM/ODM定制

l 支持项目外包开发
