HI3531DV200标准开发板
咨询热线:15189748727
描 述:
1、处理器同时支持8*1080P@30FPS视频编解码+8*D1@30FPS视频编码 2、开发板支持12路CVBS视频输入,4路AHD视频输入,4路音频输入,1路MIC输入,1路音频输出 3、硬件接口丰富,开发资料齐全
产品详情

产品简介

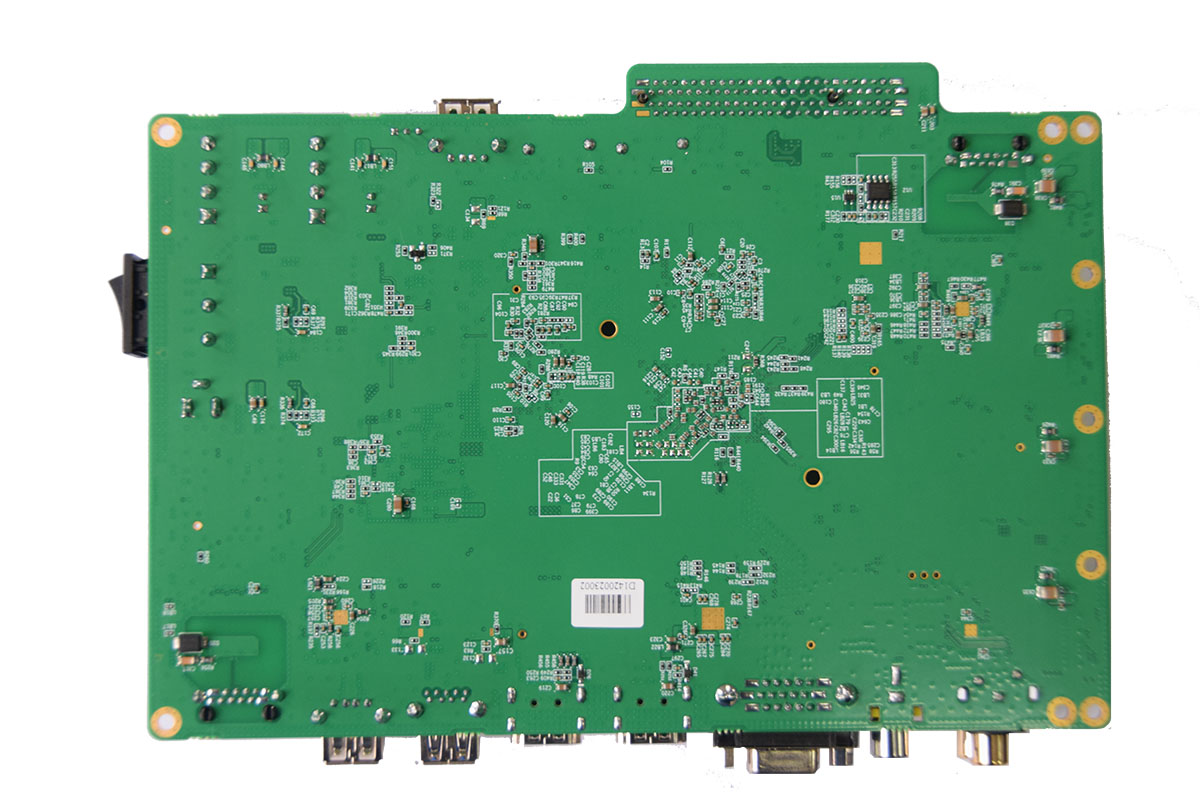

     Hi3531DV200标准开发板是,常州海图电子科技有限公司推出的一款基于Hi3531D芯片设计的一款海思嵌入式开发板。Hi3531DV200处理器核心采用四核架构,处理核心由ARM Cortex A53四核@1.15GHz组成,处理性能强悍。

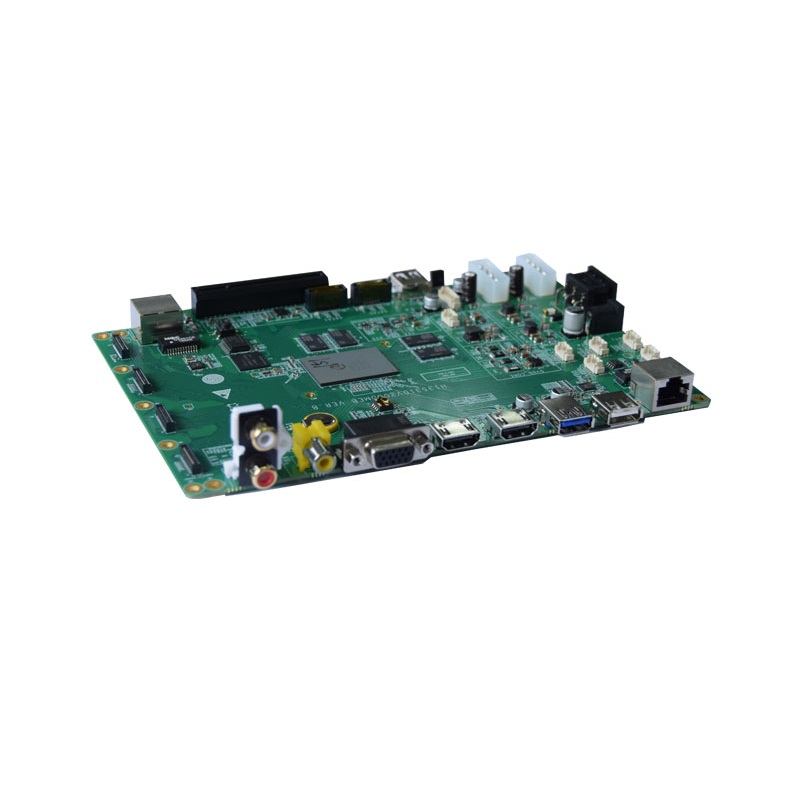

Hi3531DV200标准开发板提供8路AHD模拟高清输入、8路音频输入、HDMI口输出、USB3.0、USB2.0、SATA、10M/100M/1000网络、RS232、RS485、GPIO等丰富外围接口。



接口资源

序号

描述

1

单板总电源接口,12V@5A 或以上

2、3

SATA 硬盘电源接口

4

USB2.0 接口

5、6

SATA3.0 接口

7

PCIE2.0 X2 接口

8

千兆网口 ETH1

9、10、11、12

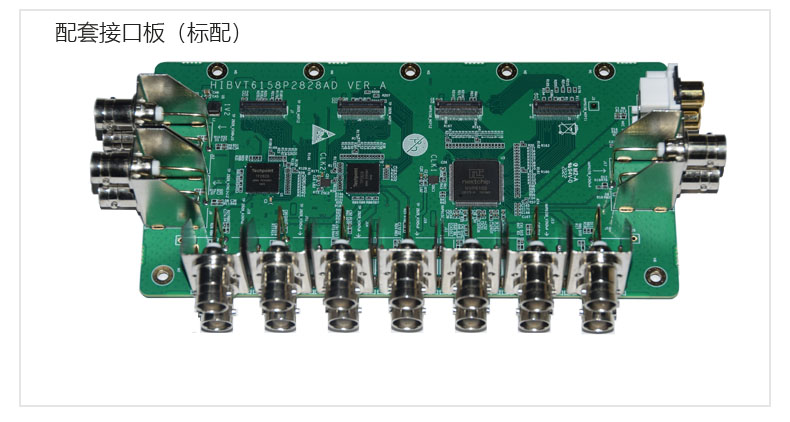

60pin BTB 连接器,视频 AD 扩展接口。接口板包含12路CVBS视频输入,4路AHD视频输入,4路音频输入,1路MIC输入,1路音频输出

13

Audio IN/OUT 接口

14

CVBS 接口

15

VGA 接口

16

BT.1120 转 HDMI 接口

17

内置 HDMI 接口

18

USB3.0 接口

19

USB2.0 接口

20

千兆网口 ETH0

21

UART2 转 RS485 接口

22

UART1 接口

23

UART4 接口

24

电源测试接口

25

UART0 接口
