Hi3531DV200定制开发板
咨询热线:15189748727
描 述:
常州海图信息科技股份有限公司成立于2013年4月,位于常州市天宁区北塘河东路17号新一代信息技术产业园,是一家专注于数字音视频压缩、存储、解压缩及人工智能研究和解决方案的高新技术企业,公司专精于嵌入式板卡研发设计,为铁路、教育、会议等行业赋能;同时布局于煤矿人工智能、机器视觉,应用于煤矿、烟花等行业。海图科技先后获得了全国绿色矿山科学技术奖三等奖、江苏省专精特新产品认定、江苏省四星上云企业、江苏省……
产品详情

1. 产品简介

HI3531DV200定制开发板是常州海图电子科技有限公司推出的一款基于海思HI3531DV200核心板设计的嵌入式开发板,其丰富的设计资源、稳定的产品性能、强力的设计支持,为客户二次开发快速转化产品提供强有力的技术保障。HI3531DV200集多种优势于一身,具有强劲的处理器性能以及强悍的视频处理、视频分析与编解码能力。



2. 性能与应用介绍

HI3531DV200处理器核心具有四核ARM Cortex-A53@ 1.15GHz,32KB I-Cache,32KB D-Cache,512KB L2 Cache,支持NEON 加速,集成FPU 处理单元。HI3531DV200主板提供4路HDMI输入、2路HDMI输出、2路USB2.0、1路USB3.0、1路10M/100M网络、RS232、RS485、GPIO、RTC等丰富外围接口。

Hi3531DV200是针对多路高清/超高清(1080p/4M/5M/4K)DVR产品应用开发的新一代专 业SoC芯片。Hi3531DV200集成了ARM A53四核处理器和性能强大的神经网络推理引擎,支持多种智能算法应用。同时,Hi3531DV200还集成了多路MIPI D-PHY接口输入,突破了数字接口的视频输入性能瓶颈,提供两倍于前代产品的视频输入能力。另外,H.265视频编解码引擎、视频图像处理的算法效果及性能得到了进一步提升。结合丰富的外围设备及高速接口,该SoC芯片为客户产品提供了高性能、优异图像质量的模拟高清DVR解决方案,广泛用于模拟高清监控市场和车载DVR市场,多路编解码等相关应用场景。

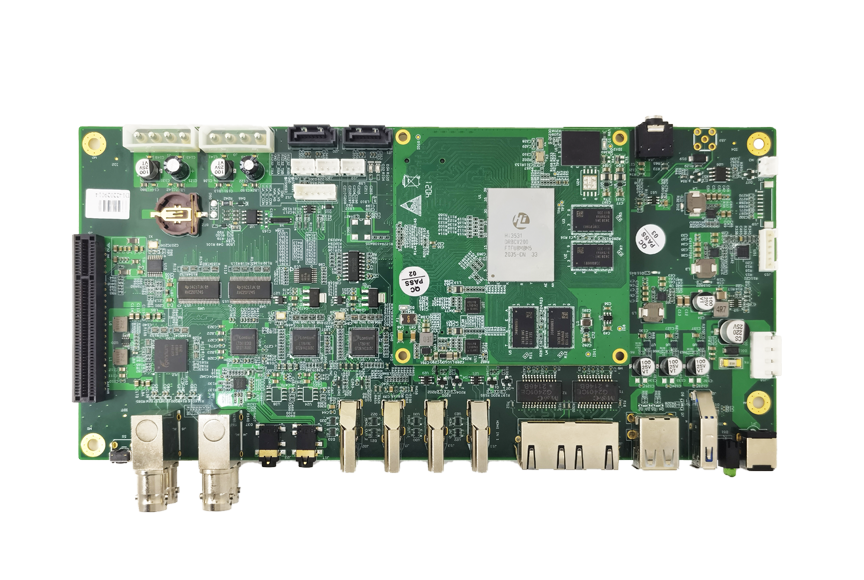

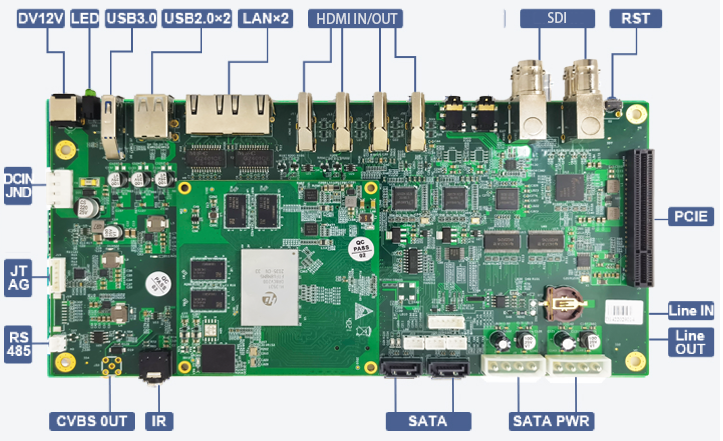

3. 产品外观

微信图片_20230412101022

微信图片_20230412150332





三、产品规格

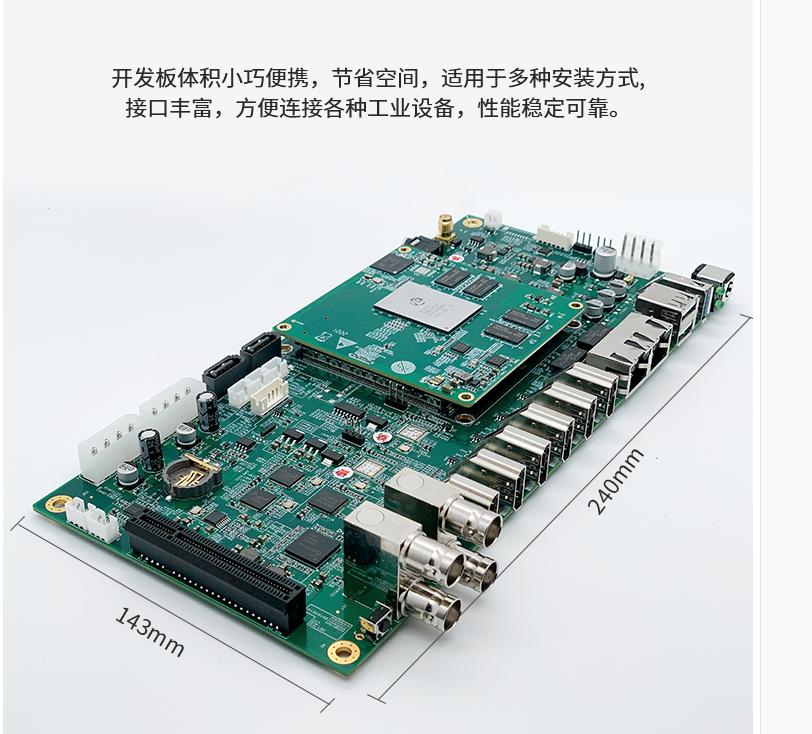

1、机械尺寸



微信图片_20230210110939

HT-3531DV200定制开发板-机械尺寸图



2、硬件资源描述

项目

类型

型号参数

说明

核心配置

处理器

Hi3531DV200

CPU

四核ARM Cortex-A53@ 1.15GHz

32KB I-Cache,32KB D-Cache

512KB L2 Cache

支持 NEON 加速,集成FPU 处理单元

智能视频分析

NNIE

1.2Tops 神经网络运算性能


智能计算加速性能(含跟踪、人脸校正)

存储

内存

DDR

2GB

存储

EMMC

8GB

连接器


核心板:TE # 3-6318490-6

底板:TE # 3-1827253-6

主板接口

电源输入

1

DC12V

视频输入

视频

2*HDMI  4*SDI

视频输出

2*HDMI、1*CVBS、1*VGA

网口

1

1*LAN,10/100/1000Mbps

LINE IN

音频

3.5mm音频母座,3个单向I2S/PCM接口,支持20路复合输入;支持双声道输出

LINE OUT

USB

3

USB2.0 Host接口*2

USB3.0 Host接口*1

TF

1

SDIO3.0,接口支持 3.3/1.8V 电平

RS232

2

串口

RS485

1

串口

GPIO

5

I/0接口

PCIE

1


SATA

2


IR

1


JTAG

1


RTC电源接口

1

CPU自带,需要给VBAT供电

工作环境

操作温度:0℃~+70℃;湿度:RH40%~RH90%(不结露)





3、软件规格参数



























Linux





Uboot

版本

U-Boot 2016.11

启动方式

支持从eMMC 启动

烧录方式

调试串口



Kernel

版本

linux 4.9

支持的文件系统

ext4/nfs/yaffs2/ubifs

下载方式

串口/网口















Device Driver

Serial port

串口驱动

RTC

硬件时钟驱动,保存系统时间

Ethernet

10/100 以太网卡驱动

USB host

USB 2.0 host 驱动

INPUT

HDMI 输入驱动

MMC/SD

MMC/SD 控制器驱动

I2S

I2S 总线驱动

OUPT

HDMI 输出驱动

SPI

SPI 总线驱动

eMMC

eMMC 驱动

DDR

DDR驱动

AUDIO

INPUT/OUTPUT

输入/输出声卡驱动

TCP/IP

提供完整的TCP/IP 协议

配置系统和服务

Ifconfig/route

用于网络配置及相关服务程序

文件系统

常用命令

cat、chmod、echo、free、top、kill、ls、mkdir、mount、ps、reboot、rm、lsmod、rmmod 等

图形界面

QT5.8.0

提供完善的QT 开发资源







4、工作环境

环境参数

最小值

典型值

最 大值

商业级温度

0℃

/

70℃

储存温度

-10℃

25℃

85℃

工作电压

11.7V

12V

12.5V



5、 功耗

典型电压

典型电流

典型功耗

12V

TBD

TBD



四、技术支持及资料

1、开发资料

l 提供基于核心板的产品设计手册,包括硬件设计、系统移植、驱动开发、应用软件开发环境。资料包括载板的原理图、PCB、驱动源码、内核源码等供用户设计参考,产品开发速度提高50%以上。

l 提供主芯片数据手册、软件开发环境、软件开发SDK 包。

l 提供vio、venc、vdec等丰富的Linux 例程。

l 提供Linux+Qt 开发环境,快速进入Qt 应用软件开发。



2、技术支持

l 协助判断产品是否存在故障

l HT-3531D 开发板产品软硬件资源解释

l 帮助正确地编译与运行我们提供的源代码

l 按照产品文档资料,解决主板内出现的异常问题



3、增值服务

l 根据用户需求完成定制硬件及软件开发

l 支持Linux系统定制

l 支持OEM/ODM定制

l 支持项目外包开发
