HT-HI3536A核心板
咨询热线:15189748727
描 述:
支持1个VGA高清输出接口;支持1个HDMI 2.0 超高清输出接口;接口丰富,配套资料齐全
产品详情

产品介绍

HT-HI3536A核心板是常州海图电子科技有限公司推出的一款以HT-HI3536A 处理器为核心的通用产品,其丰富的设计资源、稳定的产品性能、强力的设计支持,为客户二次开发快速转化产品提供强有力的技术保障。HT-HI3536A核心板集多种优势于一身,强劲的处理器性能视频编解码引擎提供了强悍的视频处理和解码能力。


性能与应用介绍

HT-HI3536A核心板支持1个HDMI 2.0 超高清输出接口,最大输出3840 *2160@60fps、支持1个VGA高清输出接口,最大输出2560 x1600@60fps支持1个BT.1120高清输出接口,可通过任意高清接口(HDMI、VGA、BT.1120)输出,在DDR模式下最大可输出3840 x2160@30fps。核心板提供10/100/1000M 以太网口、USB Host、HDMI、USB3.0、SATA、M-SATA、RTC等接口的扩展。




产品规格

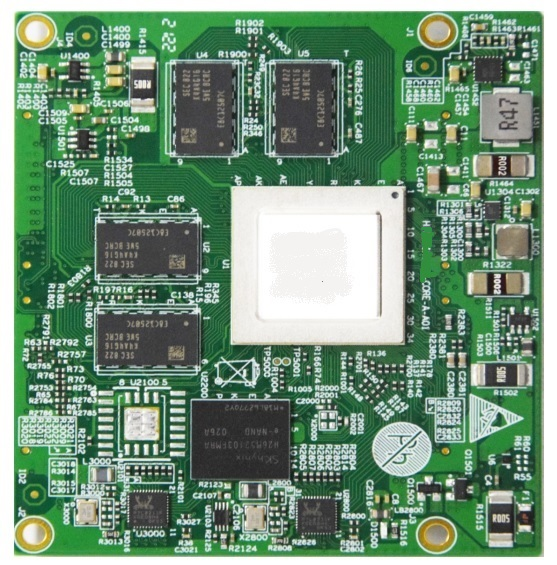

HT-HI3536A核心板正面图

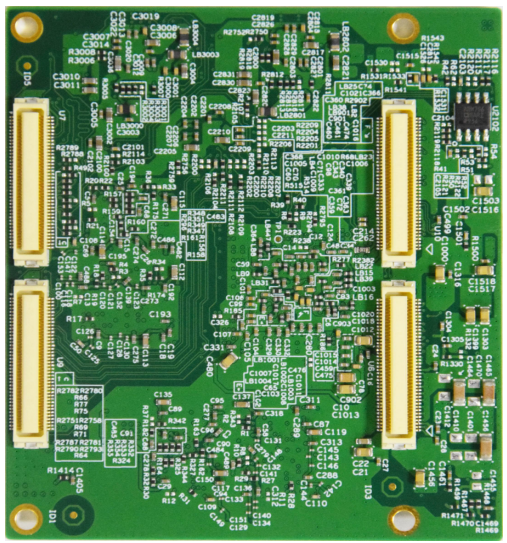

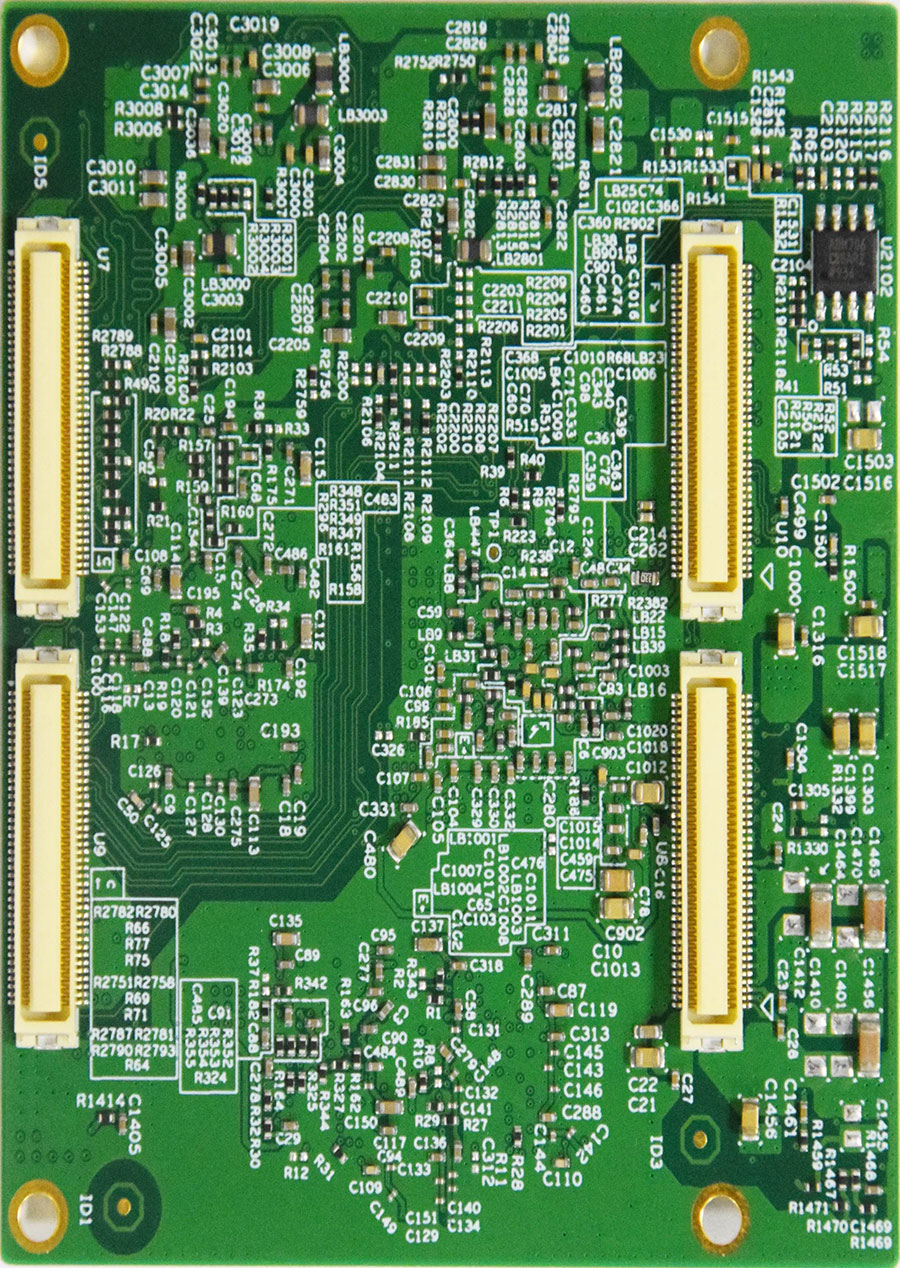

HT-HI3536A核心板背面图


HT-HI3536A核心板 机械尺寸图



连接器型号(核心板)

DF17_30_080DS_05V_57

连接器型号(配套底板)

DF17_30_080DS_05V_57

引脚间距

0.5mm

引脚数量

320



硬件规格参数


项目

类型

型号参数

说明

核心配置

CPU

HT-HI3536A

MPU

A55 八核 1.4GHz

存储

内存

DDR4

4GB

存储

EMMC

8GB

连接器

BTB连接器

间距0.5mm,320Pin

引脚功能

视频输出

2

HDMI2.0*1(板载)+BT1120*1

音频

1

I2S数字接口

以太网

1

千兆(板载)

I2C

1


UART

5

Uart0为系统debug接口

USB3.0

1


GPIO

若干

复用IO

SATA

3

SATA3.0 (板载)

M-SATA

1


RTC

1

需要给VBAT供电

其它IO

5

CPU硬件相关配置IO

工作环境

操作温度:0℃~+70℃;湿度:RH40%~RH90%(不结露)



软件规格参数


























Linux





Uboot

版本

U-Boot 2010.06

启动方式

支持从SPI nand 启动

烧录方式

调试串口



Kernel

版本

linux 3.10

支持的文件系统

nfs/yaffs2/等

下载方式

串口/网口















Device Driver

Serial port

串口驱动

RTC

硬件时钟驱动,保存系统时间

Ethernet

10/100/1000M 以太网卡驱动

USB host

USB 2.0 host 驱动

MMC/SD

MMC/SD 控制器驱动

I2S

I2S 总线驱动

OUPT

HDMI 输出驱动

DDR

DDR驱动

AUDIO

INPUT/OUTPUT

输入/输出声卡驱动

TCP/IP

提供完整的TCP/IP 协议

配置系统和服务

Ifconfig/route

用于网络配置及相关服务程序

文件系统

常用命令

cat、chmod、echo、free、top、kill、ls、mkdir、mount、ps、reboot、rm、lsmod、rmmod 等

图形界面

QT5.8.0

提供完善的QT 开发资源


工作环境

环境参数

最小值

典型值

最大值

商业级温度

0℃

/

70℃

储存温度

-10℃

25℃

85℃

工作电压

3.1V

3.3V

3.5V


功耗

典型电压

典型电流

典型功耗

12V

TBD

TBD


技术支持及资料


1、开发资料

提供基于核心板的产品设计手册,包括硬件设计、系统移植、驱动开发、应用软件开发环境。资料包括载板的原理图、PCB、驱动源码、内核源码等供用户设计参考,产品开发速度提高50%以上。

提供主芯片数据手册、软件开发环境、软件开发SDK 包。

提供vio、venc、vdec、等丰富的Linux 例程。

提供Linux+Qt 开发环境,快速进入Qt 应用软件开发。



2、技术支持

协助判断产品是否存在故障

HT-HI3536A核心板产品软硬件资源解释

帮助正确地编译与运行我们提供的源代码

按照产品文档资料,解决主板内出现的异常问题



3、增值服务

根据用户需求完成定制硬件及软件开发

支持Linux系统定制

支持OEM/ODM定制

支持项目外包开发
