HT-RK3588定制开发板
咨询热线:15189748727
描 述:
1、根据用户需求完成定制硬件及软件开发 2、支持 Linux 系统定制 3、支持 OEM定制
产品详情

产品简介

HT-RK3588定制开发板是常州海图信息科技股份有限公司推出的一款以RK3588处理器为核心的通用产品,其丰富的设计资源、稳定的产品性能、强力的设计支持,为客户二次开发快速转化产品提供强有力的技术保障。HT-RK3588定制核心板集多种优势于一身,芯片采用先进的12nm低功耗工艺和低功耗架构设计,简化客户产品的散热设计,有利于客户打造节能环保的智能摄像机产品。


性能及应用介绍

HT-RK3588定制开发板H.265/H.264编解码,编码/解码性能高达8K@30fps/8K@60fps, 支持WDR、多级降噪、六轴防抖及多种图像增强和矫正算法, 为客户提供的图像质量。支持多种分类神经网络 ,支持完整的 API 和工具链(编译器、仿真器),易于适配客户定制网络等。RK3588提供了丰富的计算资源,支撑行业类应用和消费类应用。 RK3588集成了四个A76和四个A55核, 支持双操作系统,使得快速启动、实时性和外设驱动的丰富性得以兼顾 。



产品规格

1、机械尺寸

1683937943464

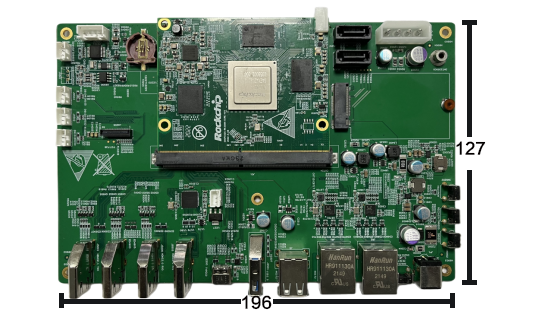

HT-RK3588定制开发板正面图


1683872480711

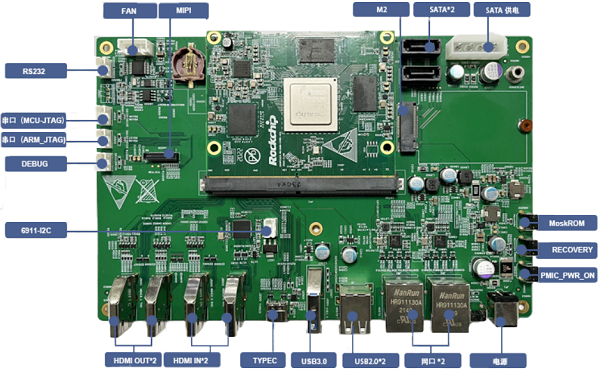

HT-RK3588定制开发板接口图




连接器型号(核心板与底板)

J40,J41FX10A-120S-SV(21)

引脚间距

0.65mm


2、硬件规格参数



项目

类型

型号参数

RK3588

说明

核心配置

处理器

4*A76+4*A55


NNIE

6.0Tops 神经网络运算性能



存储

内存

DDR4

8GB

存储

EMMC

32GB


连接器

底板连接器

J41FX10A-120S-SV(21)

外围接口

HDMI接口

4

MIPI OUT*2  HDMI IN*2

FAN接口

1

串口

RS232

1

串口

MCU_JTAG接口

1

串口

ARM_JTAG接口

1

串口

DEBUG

1

串口

USB接口

2

USB2.0 HOST接口、USB3.0

MASKROM

1


RECOVERY

1


PMIC_PWR_ON

1


网口

2

10/100/1000兆

SATA

3

2*数据接口、1*供电接口



3、软件规格参数



























Linux





Uboot

版本


启动方式

支持从eMMC 启动

烧录方式

调试串口



Kernel

版本

linux 4.9

支持的文件系统

ext4/nfs/yaffs2/ubifs

下载方式

串口/网口















Device Driver

Serial port

串口驱动

RTC

硬件时钟驱动,保存系统时间

Ethernet

10/100/1000M 以太网卡驱动

INPUT

HDMI 输入驱动

MMC/SD

MMC/SD 控制器驱动

I2S

I2S 总线驱动

OUPT

HDMI 输出驱动

SPI

SPI 总线驱动

eMMC

eMMC 驱动

DDR

DDR驱动

AUDIO

INPUT/OUTPUT

输入/输出声卡驱动

TCP/IP

提供完整的TCP/IP 协议

配置系统和服务

Ifconfig/route

用于网络配置及相关服务程序

文件系统

常用命令

cat、chmod、echo、free、top、kill、ls、mkdir、mount、ps、reboot、rm、lsmod、rmmod 等





4、工作环境

环境参数

最小值

典型值

max

商业级温度

0℃

/

70℃

储存温度

-10℃

25℃

85℃

工作电压

11.7V

12V

12.5V



5、功耗

典型电压

典型电流

典型功耗

12V

TBD

TBD



技术支持及资料

1、开发资料

l 提供基于定制核心板的产品设计手册,包括硬件设计、系统移植、驱动开发、应用软件开发环境。资料包括载板的原理图、PCB、驱动源码、内核源码等供用户设计参考,产品开发速度提高50%以上。

l 提供主芯片数据手册、软件开发环境、软件开发SDK 包。

l 提供vio、venc、vdec 等丰富的Linux 例程。

l 提供Linux+Qt 开发环境,快速进入Qt 应用软件开发。



2、技术支持

l 协助判断产品是否存在故障

l HT-RK3588定制开发板产品软硬件资源解释

l 帮助正确地编译与运行我们提供的源代码

l 按照产品文档资料,解决主板内出现的异常问题



3、增值服务

l 根据用户需求完成定制硬件及软件开发

l 支持Linux系统定制

l 支持OEM/ODM定制

l 支持项目外包开发
