产品介绍
1. 产品简介

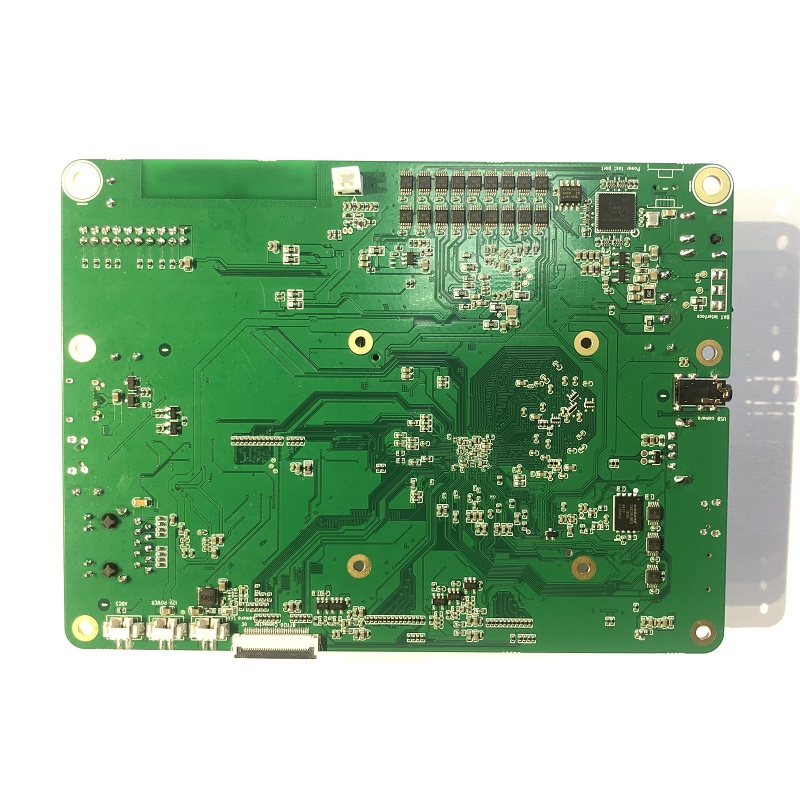

HT-RV1126开发板是常州海图电子科技有限公司推出的一款以瑞芯微 RV1126 处理器为核心的通用产品，其丰富的设计资源、稳定的产品性能、强力的设计支持，为客户二次开发快速转化产品提供强有力的技术保障。HT-1126集多种优势于一身，强劲的处理器性能提供了强悍的视频处理和编解码能力，可以同时编解码4K H.264/H.265 30fps视频，处理器提供了2.0Tops算力, support INT8/INT16，是目前海思HI3519AV100替代芯片。
HT-RV1126开发板采用8GB eMMC，DDR为2GB，RV1126芯片性能见下表：
详细参数 | |
CPU | • 四核ARM Cortex-A7 |
| • RISC-V MCU | |
NPU | • 2.0Tops, support INT8/ INT16 |
内存 | • 32bit DDR3/DDR3L/LPDDR3/DDR4/LPDDR4 |
| • 支持eMMC 4.51, SPI Flash, Nand Flash | |
| • 支持快速开机 | |
显示 | • MIPI-DSI/RGB 接口，1080P60fps |
2D图形加速引擎 | • 支持旋转, x/y镜像 |
| • 支持alpha图层混合 | |
| • 支持放大、缩小 | |
多媒体 | • 1400万 ISP 2.0 with 3帧 HDR(Line-based/Frame-based/DCG) |
| • 同时支持2组MIPI CSI /LVDS/sub LVDS和一组16-bit并口输入 | |
| • 4K H.264/H.265 30fps 视频编码 -3840 x 2160@30 fps+720p@30 fps encoding | |
| • 4K H.264/H.265 30fps 视频解码 -3840 x 2160@30 encoding + 3840 x 2160@30 fps decoding | |
外围接口 | • 千兆以太网接口，具有TSO(TCP Segmentation Offload)网络加速 |
| • USB 2.0 OTG and USB 2.0 host | |
| • 两个 SDIO 3.0 接口for Wi-Fi and SD卡 | |
| • 8通道 I2S with TDM/PDM, 2通道I2S |
2、硬件规格参数
项目 | 类型 | 型号参数 | 说明 | |
核心配置 | 处理器 | RV1126 | MPU | l 四核 ARM Cortex-A7 a l RISC-V MCU |
NPU | 2.0Tops | |||
存储 | 内存 | DDR3 | DDR3*2 1GB | |
存储 | EMMC | 16GB | ||
SPI FLASH | ||||
板载功能 | 电源 | 电源输入 | DV12V/2A | |
按键 |
X7 | 主菜单、功能按钮*2、recovery键、 maskrom模式键、复位键、开关键 | ||
USB | X3 | DEBUG、OTG、HOST | ||
Camera插座 | X5 | CIF Camera*2、MIPI Camera*2、BT1120 Camera | ||
LCM MIPI连接座 | Mipi信号输出 | 接mipi屏 | ||
MIC_ARRAY Interface扩展接口 | X1 | 进行MIC设备调试开发 | ||
网口1 | MDI | 1000M/100M/10M | ||
JTAG Debug调试座 | X1 | 通过JTAG进行调试开发
| ||
TF | X1 | SDMMC 2.0/3.0 | ||
工作环境 | 操作温度：0℃～＋70℃；湿度:RH40%～RH90%（不结露） | |||
3、软件规格参数
Linux |
Uboot | 版本 | U-Boot |
启动方式 | 支持从eMMC 启动 | ||
烧录方式 | 调试串口 | ||
Kernel | 版本 | linux 4.19 | |
支持的文件系统 | ext4/nfs/yaffs2/ubifs | ||
下载方式 | 串口/网口 | ||
Device Driver | Serial port | 串口驱动 | |
RTC | 硬件时钟驱动，保存系统时间 | ||
Ethernet | 10/100/1000M 以太网卡驱动 | ||
USB host | USB host 驱动 | ||
USB device | USB device 驱动 | ||
INPUT | Sensor 驱动 | ||
MMC/SD | MMC/SD 控制器驱动 | ||
I2S | I2S 总线驱动 | ||
OUTPUT | MIPI 输出驱动 | ||
SPI | SPI 总线驱动 | ||
eMMC | eMMC 驱动 | ||
DDR | DDR驱动 | ||
AUDIO INPUT/OUTPUT | 输入/输出声卡驱动 | ||
I2C | I2C驱动 | ||
TCP/IP | 提供完整的TCP/IP 协议 | ||
配置系统和服务 | Ifconfig/route 等 | 用于网络配置及相关服务程序 | |
文件系统 | 常用命令 | cat、chmod、echo、free、top、kill、ls、mkdir、mount、ps、reboot、rm、lsmod、rmmod 等 |
