1、产品简介
HaiBox-E边缘计算盒内置高性能403芯片，四核A55@1.2GHz CPU，搭载海图科技先进的智能算法和图像处理技术，提供1080p30下8路编码10路解码的应用，最高可提供10 TOPS算力。产品模块集成化程度高，安装方便、操作简单，易学易用；提供二次开发接口，可通过接口适用于现有的主流新旧高清网络摄像机，建设成本低；完全嵌入式系统，采用强固轻型铝合金材料设计，无风扇结构传导型散热，具备现场7*24小时稳定运行能力。广泛应用于智慧城市、智慧工厂、智慧电力、智慧水务、智慧农业、安防监控等行业。
2、性能及应用介绍
HaiBox-E边缘计算盒，编码/解码性能高达4K*2K@60fps/1080p@240fps ，支持INT4/FP16 计算，INT8计算下支持winograd加速；支持兼容caffe、TensorFlow、ONNX、PyTorch等主流深度学习框架兼容；支持YUV、RGB、RAW等多种输入格式数据，支持图像预处理、图像批处理；可兼容昇腾CANN训练模型以及AscendCL推理接口库；支持 AlexNet、 VGG、 ResNet、 GoogLeNet 等多种分类神经网络 ，易于适配客户定制网络等。HaiBox-E边缘计算盒提供了丰富的计算资源，支撑行业类应用和消费类应用。
HaiBox-E边缘计算盒是基于海图科技先进的视觉分析技术开发的产品，可提供图片分析比对和视频结构化分析能力。采用嵌入式 Linux 系统，稳定性强，满足工业级应用需求，适用于工厂、园区、楼宇、校园等要求智能应用的场所。HaiBox-E边缘计算盒包括首页；预览（人脸识别、人数统计、人群统计）； 查询（识别记录、抓拍记录、行为告警、机物告警、人员聚集告警、人数统计等）；网络设置；脸库管理；人员信息；摄像机管理；系统设置（设备信息、时间设置，存储管理、参数设置和系统维护）等。
三、产品规格
1、外观与尺寸

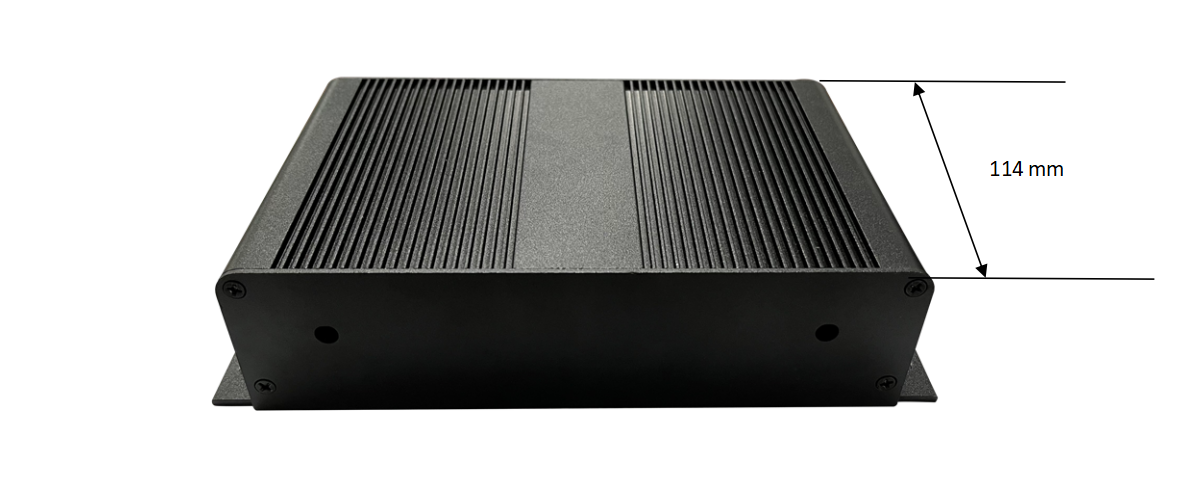

HaiBox-E边缘计算 正面视图

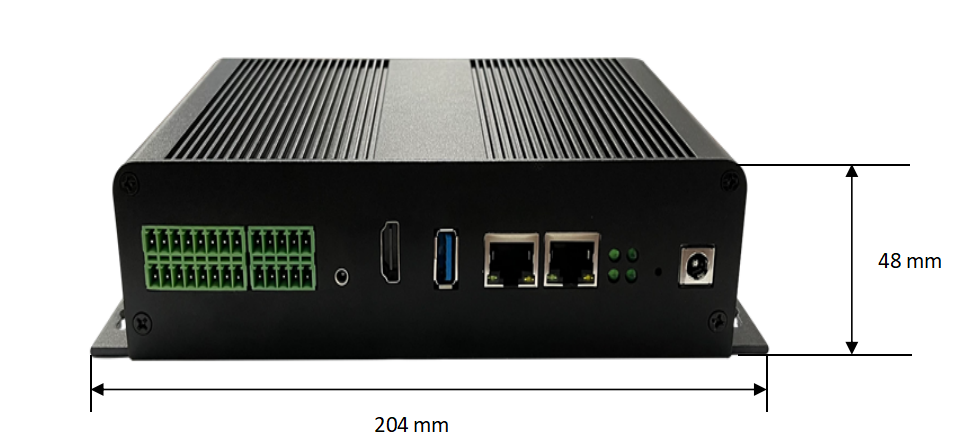

HaiBox-E边缘计算 背面视图
产品尺寸(mm) | 204*114*48 |
2、硬件规格参数
核心配置 | 处理器 | CPU | 四核A55@1.2GHz |
NPU | 10Tops INT8 | ||
存储 | DDR | LPDDR4 8GB | |
ROM | EMMC5.1 8GB | ||
电源 | 电源输入 | DC12V | |
接口资源 | 视频解码 | 10x | 10路*1080P@30，支持H264、H265 |
视频编码 | 8x | 8路*1080P@30，支持H264、H265 | |
GMAC | 2x | 2路*10/100/1000Mbps 网口 | |
RS232 | 2x | 2*3pin凤凰端子 | |
RS485 | 2x | 2*3pin凤凰端子 | |
DEBUG | 1x | 1*2.5mm音频座 RS232 | |
USB3.0 | 1x | 1*USB3.0 Host | |
TF | 1x | 1*TF卡槽 | |
MSATA | 1x | 报警存储 | |
HDMI | 1x | 最 大支持4K@60 | |
IO输出 | 4x | 继电器输出 | |
IO输入 | 4x | 光耦输入（有源） | |
RTC | 1x | 内部电池供电 | |
复位按键 | 1x | 恢复出厂设置 | |
电源指示灯 | 1x | 红色 | |
网络指示灯 | 1x | 绿色 | |
磁盘指示灯 | 1x | 绿色 | |
运行指示灯 | 1x | 绿色 | |
PCIE（USB2.0） | 1x | 可扩展WIFI/4G模块 | |
PWM风扇接口 | 1x | 内部预留 | |
硬件看门狗 | 支持（MCU） | ||
散热方式 | 被动散热 | ||
工作温度 | -40~80℃ |
3、软件规格参数
视频接入能力 | 视频流输入 | 视频分辨率：3840x2160、2560x1440、1920x1080、1280x720、760x576等， 最 大支持4-8路RTSP实时视频输入 |
编解码类型 | H264、H265 | |
接入协议 | ONVIF、RTSP | |
视频转发能力 | 转发协议 | RTSP、GB28181、RTMP、HTTP |
视频显示 | 视频显示 | HDMI2.0 支持多画面分割 |
WEB 支持多画面图片流 | ||
报警信息存储 | 报警录像 | 支持带标记的报警视频存储、查询（时间自定义设置） |
报警图片 | 支持报警图片、信息存储、查询 | |

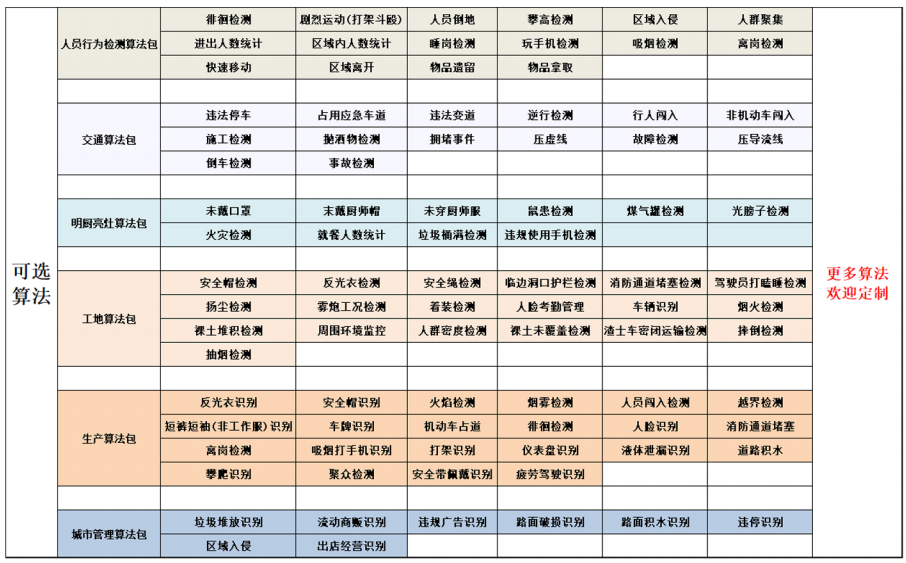

算法类型 | 人脸检测识别 | 定制化功能 |
行为分析 | 区域入侵、人员离岗、人员睡岗、未带安全帽、未穿工服、抽烟检测、拨打手机、人员聚集、人员徘徊、跌倒检测 | |
客流统计 | 定制化功能 | |
环境检测 | 定制化功能 | |
交通检测 | 定制化功能 | |
工业检测 | 定制化功能 | |
OCR识别 | 定制化功能 | |
仪表检测 | 定制化功能 | |
智慧矿山 | 定制化功能 | |
智能环保 | 定制化功能 | |
识别性能 | 人脸 | 定制化功能 |
机动车 | 定制化功能 | |
其他· | 定制化功能 | |
集成协议 | SDK/接口 | HTTP、WebSocket协议 提供windows下SDK |
基础模块 | 网络设置 | 支持静态、DHCP网络参数设置 |
运行状态 | CPU、内存、磁盘状态显示 | |
设备信息 | 设备序列号、软件版本号、算法版本号等 | |
日志管理 | 运行状态、报警信息等 | |
升级管理 | 手动、自动升级功能 | |
时间设置 | 手动、NTP校时 | |
系统版本 | 内核版本 | 4.19.90 |
4、工作环境
环境参数 | 最小值 | 典型值 | max |
工作温度 | -40℃ | / | 80℃ |
储存温度 | -40℃ | 25℃ | 80℃ |
工作电压 | 11.7V | 12V | 12.5V |
5、功耗
典型电压 | 典型电流 | 典型功耗 |
12V | TBD | TBD |
四、技术支持及资料
1、开发资料
l 提供操作手册
l 软件SDK 开发包
2、技术支持
l 协助判断产品是否存在故障
l 帮助正确地使用产品，协助指导部分二次开发功能
l 根据客户功能需求，沟通特殊功能的SDK实现（付费项目）
3、增值服务
l 根据用户需求完成定制硬件及软件开发
l 支持Linux系统定制
l 支持OEM/ODM定制
l 支持项目外包开发
4、产品包装说明
l 主机 *1
l 电源适配器 *1
